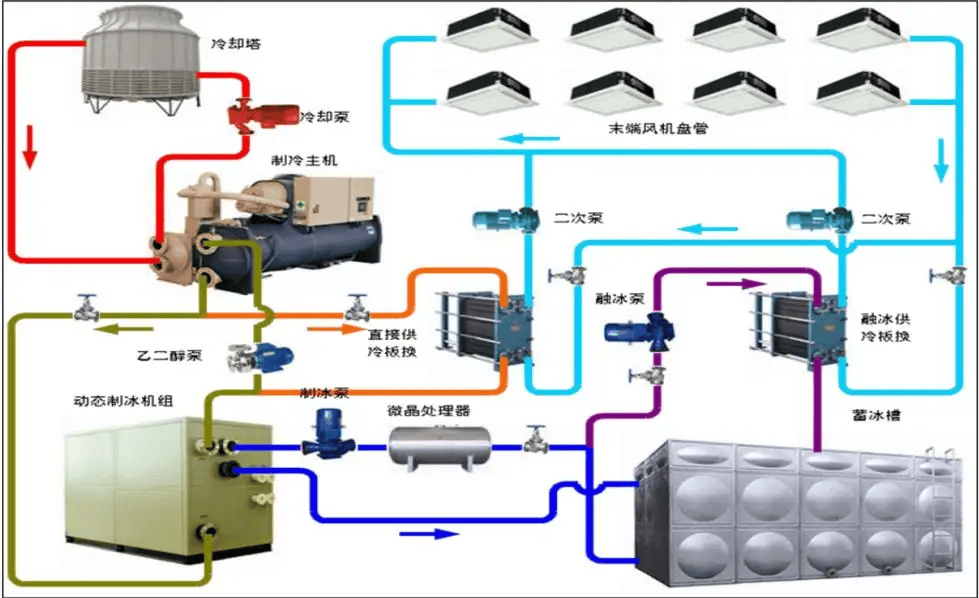

中央空调系统水泵的选择

第一步：水泵流量的确定

1.冷却水流量

一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q为制冷主机制冷量.

2.冷冻水流量

在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。如果考虑了同时使用率，建议用如下公式进行计算。公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。

第二步：水系统水管管径的计算

在空调系统中所有水管管径一般按照下述公式进行计算

流速的确定

一般，当管径在DN100到DN250之间时，流速推荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于1.0m/s,管径大于DN250时，流速可再加大。进行计算是应该注意管径和推荐流速的对应。

目前管径的尺寸规格有

DN15、DN20、DN25、DN32、DN40、DN50、DN70、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600

注意：一般，选择水泵时，水泵的进出口管径应比水泵所在管段的管径小一个型号。例如：水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为DN100。

第三步：水泵扬程的确定

冷冻水泵扬程的组成

1.制冷机组蒸发器水阻力

一般为5~7mH2O；（具体值可参看产品样本）

2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力

一般为5~7mH2O； （据体值可参看产品样本）

3.回水过滤器阻力，一般为3~5mH2O；

4.分水器、集水器水阻力

一般一个为3mH2O；

5.制冷系统水管路沿程阻力和局部阻力损失

一般为7~10mH2O；

综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。

注意：扬程的计算要根据制冷系统的具体情况而定，不可照搬经验值！

冷却水泵扬程的组成

1.制冷机组冷凝器水阻力

一般为5~7mH2O；（具体值可参看产品样本）

2.冷却塔喷头喷水压力

一般为2~3mH2O

3.冷却塔（开式冷却塔）接水盘到喷嘴的高差

一般为2~3mH2O

4.回水过滤器阻力，一般为3~5mH2O；

5.制冷系统水管路沿程阻力和局部阻力损失

一般为5~8mH2O；

综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。

补水水泵扬程的计算

◆补水水泵扬程为系统最高点距补水泵接管处的垂直距离和

补水管路的沿程阻力损失和局部阻力损失。

◆沿程阻力损失和局部阻力损失一般为3~5mH2O。
