某重点用能单位能耗在线监测系统方案详解

发布时间:2022-07-27 10:50:42

一、建设背景

《重点用能单位能耗在线监测系统推广建设工作方案》(发改环资〔2017〕1711 号)

《关于加快推进重点用能单位能耗在线监测系统建设的通知》(发改办环资〔2019〕424 号)

重点用能单位能耗在线系统建设方案是面向企业用户的能源管理平台需求提供系统解决方案。搭建能源管理系统平台,旨在与提升能源管理的自动化程度,实现企业能源信息的长期监测,为节能降耗提供直观科学的依据,为企业查找能源利用弱点,促进能源管理水平的进一步提高以及运营成本的进一步降低,保障能源运营的正常进行。

重点用能单位能耗在线系统建设方案中,在功能分析中引用的图形界面仅供参考,根据不同的实际项目真实需求,方案中的能源管理系统界面并非最终的用户界面。

该重点用能单位能耗在线系统建设方案结合方案提供商长期在能源管理行业的经验,以及在设计、应用、编程、调试等方面的优势,提供能源管理系统平台。该系统将结合项目的具体需求进行信息集成整合,完成能源数据分析需用的在线、离线数据采集、监测、分析和展现,构建完整的能源管理系统。

二、建设目标

1、建设重点用能单位能耗在线监测系统的具体目标如下:

2、各单位实现重要用能品种的一级(关口)能源计量数据的在线采集;

3、条件许可的公司要实现二、三级能源计量数据的在线采集;

4、能够与相关部门的端系统实现互通互联,实时数据共享;

5、按国家标准实现能耗数据和公司基础信息定期上传至市级、省级或国家级平台;

6、通过能源信息的采集与存储管理,实现全局的能源运行监视,掌控建筑整体能源消耗状7、况,优化能耗使用成行有嘉,助力企业实现能源数字化创新。

三、建设原则

该重点用能单位能耗在线监测系统的建设,遵循以下原则:

(1)标准化和规范化原则:严格遵循国家电子政务有关法律法规和技术规范的要求,从业务、技术、运行管理等方面对项目的整体建设和实施进行设计,充分体现标准化和规范化。

(2)开放性和可扩展性原则:在系统结构上,一方面,系统应采用开放性、标准化的平台设计以尽可能地利用已有的设备、软件及信息资源;另一方面,系统对于未来可能增添的新的功能、新的用户都应预留接口和二次开发API,并符合电子政务相关技术标准,系统可以随形势的发展而不断扩展。

(3)技术的先进性和成熟性原则:在设计理念、技术体系、产品选用等方面应考虑先进性和成熟性的统一,以满足系统在很长的生命周期内有持续的可维护性和可扩展性。

(4)可靠性原则:系统应从系统结构、技术措施、设备选型和安装校验等方面综合考虑,确保系统整体运行的可靠性和安全性。

(5)设备利旧原则,在能耗在线监测系统的建设过中,充分考虑公司已有信息系统、已有硬件设备等,通过升级改造到达满足系统建设需求,不提倡重新建设。

四、建设内容

建设一套重点用能单位能耗在线监测系统

能耗在线监测系统,是对企业能源转换、输配、利用和回收实施动态监测和管理的信息系统, 一般由能耗在线监测端设备、计量器具、工业控制系统、生产监控管理系统、管理信息系统、通信网络及相应的管理软件等组成, 通过能耗在线监测端设备实现数据采集、分析、汇总、上传等功能。

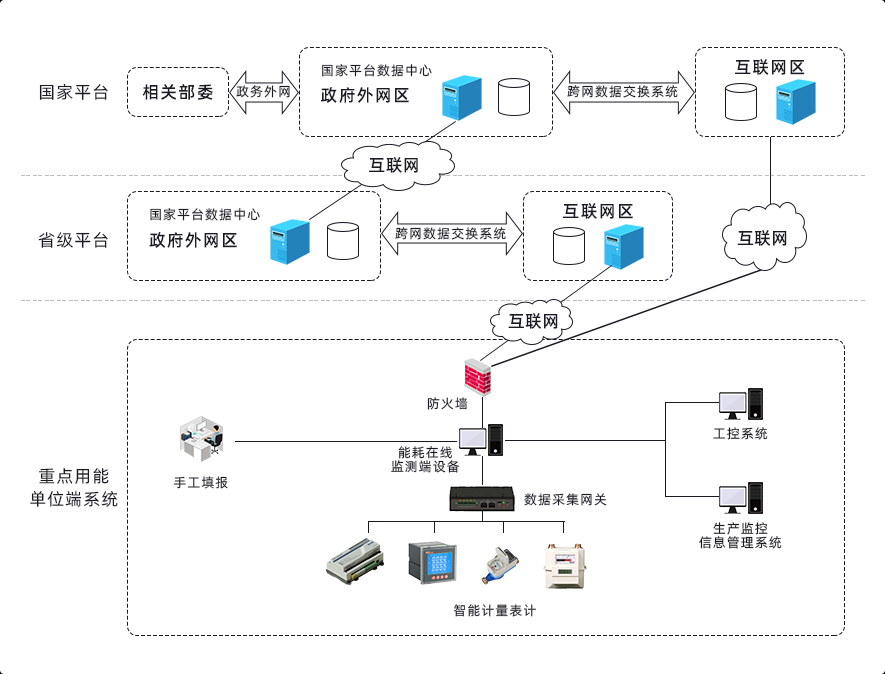

康沃思物联重点用能单位能耗在线监测系统三级架构设计

国家级平台与省级平台通过电子政务外网实现互通,各用能单位能耗采集端设备采集到的能耗数据通过互联网上传至国家级平台和省级平台,并通过互联网在其权限内访问省级平台。部级用户通过政务外网访问国家级平台,省、市级用户通过政务外网或互联网访问归属省级平台。

系统总体上采用分层分布式体系结构,根据《重点用能单位能耗在线监测系统技术规范第1部分 总体架构规范(试行)》 “国家平台+省级平台+重点用能单位端系统”的架构搭建,在企业级系统中,按照纵向分为主站管理层、网络通讯层和现场测控层三大部分。

支持从现场的仪表通过ModbusGB/T19582)、DL/T645CJ/T188等协议采集需要的能耗实时数据,并进行汇总生成上报的能耗数据;

支持从能源网关、DTU、SCADA通过Modbus TCP(GB/T19582)、能耗协议等上传的能耗实时数据,并进行汇总生成上报的能耗数据;

支持从自动化信息系统通过OPC协议采集需要的能耗实时数据,并进行汇总生成上报的能耗数据;

支持手工填报数据:对于不具备在线采集条件的数据,提供手工填报数据上传;

具有基础数据处理、行有嘉地存储功能,行有嘉地历史数据可存储3年以上;

可根据项目情况录入企业基行有嘉信息、企业生产层级结构、计量器具档案信息、端设备信息、数据采集项信息等各类基行有嘉信息;

按照《NHJC-04-2018 重点用能单位能耗在线监测系统技术规范-端设备接口协议规范》的要求往国家或省级平台上传数据;

支持断线缓存,保证数据的连续性;

端设备平台方便用户使用、配置;

支持人工补录、远程升级;

用能数据集抄;

数据上传日志。

五、系统功能介绍

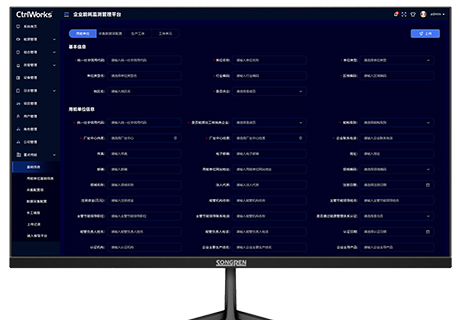

能源管理平台是一个开放的、灵活的、功能强大的远程能源管理系统,通过动态WEB网页窗口管理和分析能源消耗。平台提供直观且支持多语言的显示界面,可以在最短的时间内不用过多培训便可以完全掌握利用该系统。系统主要针对厂区内部表计及其他智能化设备的监测管理,收集设备的数据信息,以提升厂区现有运营策略和管理为目的。

通过平台的建立,即通过设备运行参数进行收集、存储、分类、分析、计算、显示、报警等,供运行人员在设备运行时,实现适当的维护维修措施,保证设备优化运行,保证电表的可维护性与可用性。

平台采集设备的运行和能耗数据,采用多角度的分析方法与直观的展现方式,使客户对设备的能耗使用情况具有清晰而客观的了解,从而制定有针对性的节能策略与方案,最终达到提高能源使用效率,提升运行管理水平,减少运营成本的目的。

5.1用能概况

完成总能耗、总费用、分项计量的能耗的统计及分析功能,为管理层和决策层进行节能管理提供数据依据。

能耗总览。按选定的报表类型、时段(月份、年度、时段)、分支机构或建筑类型,生成相关能耗报表数据。

分类、分项计量能耗统计。按选定的报表类型、时段(月份、年度、时段)、分项计量系统、分支机构或建筑类型,生成相关能耗数据报表。

5.2能耗数据实时监测

系统支持对所有区域及建筑的各类能源(水、电、气等)进行实时监测。

实现多级能耗模型包括:区域能耗模型、建筑能耗模型、设备能耗模型、能耗表计模型,实时数据的展示及支持逐日、逐月、逐年的查询及显示。

支持随时查看实时监测数据与历史监测数据。

通过数据采集器采集上来的设备各项能耗数据,进行系统能耗分类统计及分析,监测建筑各个能耗系统的能耗变化,从而获得完整的能源管理解决方案。

5.3历史能耗数据分析

便捷查看平台存储的任意时间段数据,以了解某个时间段运行能耗能效情况。

5.4重点区域能耗分析

以重点用能区域为目标,统计各区域能耗数据,可针对不同区域的能耗数据进行对比分析,并通过曲线、柱形图、数据列表等方式展示。

5.5重点设备能耗分析

按照企业的主要耗能设备及其分类,对重点用能设备的能源消耗及运行效率进行分析,并通过曲线、柱形图、数据列表等方式展示,对重点用能设备进行精细化管理。

5.6产品能耗分析

将产品产量与能耗进行关联统计分析,从产品能耗综合查询、产品分类能耗分析、单位产品能耗、分类能耗产品对比、产品指标等方面进行分析。

5.7能耗指标分析

对区域及设备能耗指标进行多角度比对分析,与国家标准、省市级标准进行对比、限额和节能量目标对比。当对标出现差异时,可帮助管理人员可迅速分析判断能耗变化趋势,便于管理人员挖掘节能潜力。

5.8异常告警通知

针对各个设备运行情况进行实时监测,当某台设备发生故障后,平台监测到故障进行实时推送故障报警信息,以便管理者实时查看到设备故障,并快速组织抢修工作。报警管理包括:实时报警、报警日志、报警管理组成。

在报警管理中建立好报警内容后,当发生报警时,实时报警中会通过弹框的形式显示出来,同时实时报警主要展示当天的报警数据,点击查看详细,可查看具体的报警时间、报警设备、报警原因等,同时右上角报警按钮收藏最近未确认的报警消息。

5.9能耗综合报表

系统将能耗数据按照不同的数据类型提供表格、图形等显示方式,分析能耗情况。

用户可以按管理需求选择不同方式的数据报表,可从日历对象中选择日、周、月、年,可以自定义时间段。

用户可自定义创建不同数据点位的图表,包括:日报表、月报表、年报表等,按照对应的时间点自动生成,支持导出功能。

5.10基础信息配置管理

5.10.1用户管理

管理平台的管理人员可以通过用户管理对平台中的用户进行管理。提供包括用户创建、用户修改、用户删除等功能。

5.10.2系统操作日志

系统支持自动记录每个用户对系统操作的时间和内容,并形成操作日志,有权限对操作日志进行历史数据查询。

康沃思物联重点用能单位能耗监测系统

该系统采用“国家平台+省级平台+重点用能单位接入端系统”的三级架构设计,为各部委、各级节能主管部门和市监部门、重点用能单位等用户提供不同层次的服务。重点用能单位端能耗监测数据上传到省级平台,再由省级平台上传至国家平台。未建设省级平台的,重点用能单位端能耗监测数据直接上传到国家平台。


除了满足政府要求的数据上传功能外,康沃思物联还可帮助企业搭建能源管理平台,通过该平台可实现对企业用能的精细化管理,并进一步挖掘潜在的能源节约空间和改造机会,进而实现节能降耗与提质增效,实现经济效益和生态效益的统一。

康沃思物联重点用能单位在线能耗监测系统可实现以下功能:

1、对能耗数据进行实时监控,实现用能管理的数字化和可视化管理。

2、对企业、车间、生产线、重点用能设备能耗数据进行逐时、逐日、逐月统计。

3、对能耗数据进行分项计量,便于统计能源消耗数据,提升管理水平。

作为建筑智能化运营的创新实践者、国产楼宇自控方案提供商,康沃思物联聚焦智能建筑和行业数字化转型,公司从创立之初便以实现建筑节能减碳为企业使命。通过自主研发的能耗监测平台、楼宇自控系统、IBMS等软硬件产品,为建筑提供科学的智慧能源管理解决方案,赋能建筑能源管理,筑就绿色节能建筑。


长期以来,康沃思物联不断研发和推出面向楼宇建筑的低碳节能产品和解决方案,积极整合全球可持续发展实践以及本土创新经验,推动实现建筑的净零碳排放目标,共筑可持续发展未来。未来,康沃思物联将持续为建筑行业实现节能降耗提供有效助力,让建筑管理更安心、更便捷的同时,确保效能的最大化。
