楼宇自控冷源系统控制逻辑及原理

众所周知，楼宇自控是一套将暖通空调、给排水、供配电、电梯、供热、照明等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分散控制的控制系统。可见，楼宇自控BA系统包括了众多分散的子系统。楼宇自控系统使各个智能建筑子系统联系更加紧密，确保楼内所有机电设备的安全运行，从而达到安全、舒适、节能的全方位效果。

那么楼宇自控冷源系统控制逻辑及原理是什么呢？

控制逻辑

冷水机组启停控制

根据冷冻水供回水温差和水流量来计算实际负荷，以此决定是否需要增加投入制冷机。

冷水机组的轮换

根据运行时间决定机组的轮换。即每次需要启动冷水机组时，选择运行时间相对最短的，而每次需要停止一台冷水机组时，选择运行时间相对最长的。

启停顺序

同时启停其它冷源系统设备。启停顺序

启动：电动蝶阀→冷冻水泵→冷却水泵→冷却塔→冷水机组

停止：冷水机组→冷却塔→冷冻水泵→冷却水泵→电动蝶阀

旁通阀控制

根据空调水系统最不利点供回水压差均值调节压差旁通阀，以保证水系统供回水管的压力平衡。

冷却塔风机启停控制

根据冷却水供回水温度控制冷却塔风机的运行台数。

当冷水机组自带独立的微机控制系统时，楼控BA系统还可通过第三方设备的通信接口进行监控。

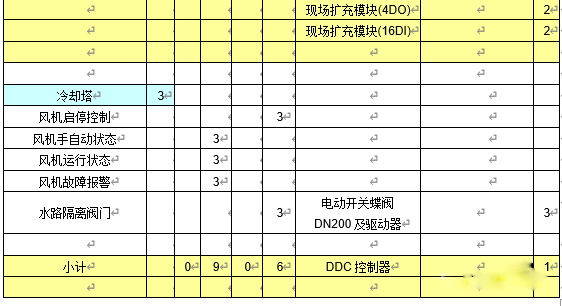

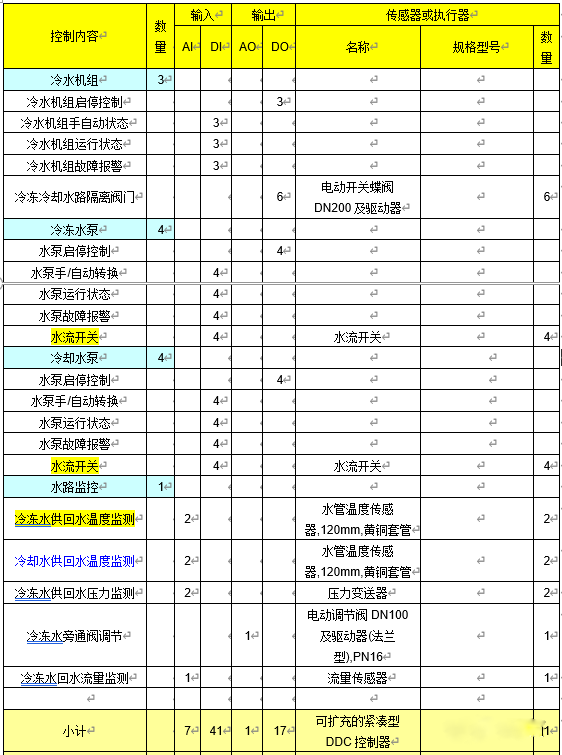

根据原理图，可以汇总点表为
