楼宇自控变配电系统控制逻辑及原理

变配电系统是大厦的动力系统，是保证大厦各个系统正常工作的充分必要条件。为了建筑的安全考虑，对变配电系统的有关变配电状况，由中央监控系统实施监视而不作任何控制，一切控制操作均留给现场有关控制器或操作人员执行。

变配电系统组成包括

高压开关柜、变压器、低压配电屏、备用发电机等配电设施

根据大楼对变配电系统高低压进出线路监测参数较大的特点，通过网关接口直接连往中央站，即可监测各供配电设备的三相电压、三相电流、有功功率、无功功率、有功电度、无功电度、频率、功率因数等多种运行参数。

控制逻辑

BA楼宇自控系统对建筑物的高压配电、变压器、低压配电系统、备用发电机组的开关状态和故障报警进行监测，并检测进线回路的电压、电流、有功功率、功率因数和电度数据等。对供配电系统一般只监不控。

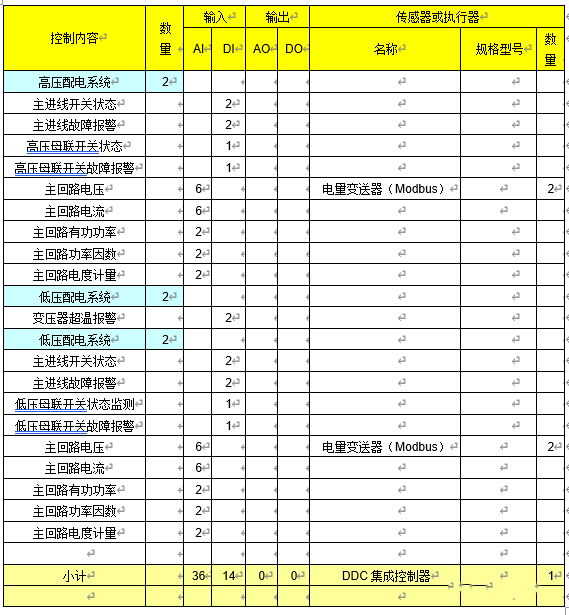

根据原理图，可以汇总点表为
