楼宇自控系统的四种信号类型

BA系统的组成

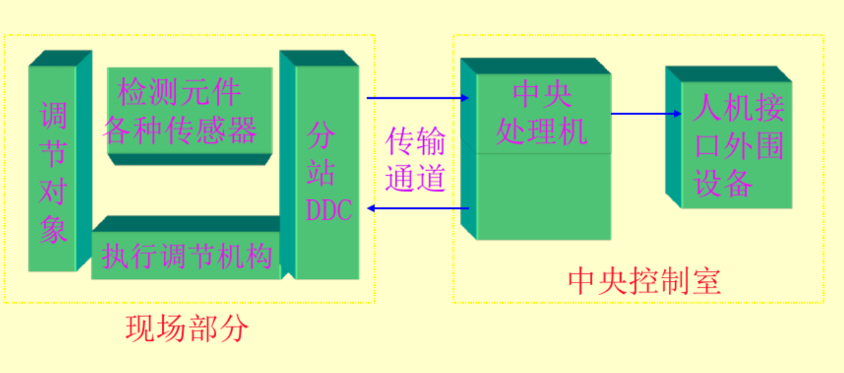

从上图可以看出，楼宇自控系统由中央控制室，传感器及执行调节机构组成。

其中分站DDC控制器是整个控制系统的核心，采用直接数字控制器DDC，它具有AI、AO、DI、DO四种输入、输出接口，可方便灵活地与现场的传感器、执行调节机构直接相连接，对各种物理量进行测量，以及实现对被控系统的调节与控制。

信号按其输出输入能否直接被微机或执行器接受分为数字量输入（DI）、数字量输出（DO）、模拟量输入（AI）和模拟量输出（AO）四种信号。

DI-数字量输入接口

即触点、液位开关闭合与断开，一般用作检测设备状态、报警接点、脉冲计数等。用来输入各种限位(限值)，包括风机、水泵、冷却塔风扇、电机的运行状态、过滤器淤塞状态报警、压差开关、液位开关、开关信号、防冻保护等。

DO-数字量输出接口

用于控制继电器、声光报警器等只具有开、关两种状态的设备。如电磁阀的控制、二位电动水阀的控制、水泵、风机、冷却塔等设备的启停控制。常见的湿接点输出24VAC可控硅开关输出，干接点输出有24~220VAC的继电器开关输出。

AI-模拟量输入接口

用来接收各种现场传感器及变送器传来的信号，一般为0-10V、2-10V或4-20mA的直流信号输入。可用作仪表的检测输入，包括温度、湿度、压力流量、压差等。

AO-模拟量输出接口

用来控制直行程或角行程电动执行机构直行，或通过调速装置控制各种电机的转速。如电动阀、三通阀、风门执行器等，需要外部电源，输出为0-10V、2-10V或4-20mA的直流信号。
