重点用能单位能耗在线监测系统建设全过程

经过国家的发展，经济在迅速发展的同时，能源消费成为了我们首要关注的问题。为推进国家计划，我国多个企业开始搭建企业端重点用能单位能耗监测系统，那么安装企业端重点用能单位能耗监测系统的过程是怎样的呢，今天就在本文中详细地为大家介绍一下。

企业端重点用能单位能耗监测系统的建设过程大概分为以下几步：前期招标以及谈判→需要现场情况调研→撰写方案→设备采购→部署系统的实时方案→设备的调试，数据的上传→系统试运行→准备相关资料及组织验收→为企业的维护人员进行培训。

一、市场调研

1. 对企业中的能效指标经济指标进行调研，对企业中能源介质（水、气、电、固态）等进行调研，数据能源的流向（车间、重点用能设备）。

2. 对重点设备、企业现有的采集方式、企业生产工艺和工序消耗产出用能、企业能源管控方面制度和措施等进行调研。

二、了解企业情况

1. 已经有能耗监测系统的：可以增加端设备，对接EMS系统，通过增加软件进行数据分析上传等。

2. 有系统，部分计量：对接现有的系统，增加部分计量仪表和端设备，增加软件系统进行数据分析处理上传。

3. 无系统、无计量：增加计量仪表、端设备、采集设备、监测软件等，实现数据上传。

以上是针对三种现象提供的解决方案，具体还是要看现场情况，来增加工作量和设备。

三、系统实施

1. 设备安装

这一步开始采购端设备、计量仪器、服务器、防火墙、采集器等，能够对用能单位和城建单位共同开封验收并签字。

安装要求：互联网和内部采集网络较容易接入。

安装环境：需满足设备的工作湿度、温度、电源、气压等环境条件，减少企业的停工工作。

安装调试：接入仪表通讯参数配置端设备采集和网络参数。

重点用能单位能耗监测系统步骤

2. 数据采集和传输网络

由于系统对接直接就是网线和企业信息化系统连接，实施比较简单，此处介绍一下仪表采集的几种方式：从传输网络介质来划分，可以分为几类：

l 是有线方式，如通过光纤、网线、RS485线等直接端设备和仪表相连或者是端设备通过采集网关和仪表相连；

l 是短距离的无线方式，主要有NB-IOT、lora模块、433模块、Zigbee等方式，一般都是成对模块出现；还有一种远距离无线方式，如4G，目前比较常见的有4G DTU，通过一对4G DTU，仪表→（DTU）→云→（DTU）→端设备，另外也可以使用我们的SEG网关设备通过4G进行容器化连接。

3. 端设备调试

设备安装部署好，线路敷设完毕，我们就可以进行端设备的数据采集调试。使用我们提供的调试工具软件isektool，进行工程文件的创建，配置基础参数，通道仪表信息等。支持目前常见的通讯协议，如SQL数据库，OPC（DA2.0）、Modbus（TCP和RTU）、电表的DL/T645、水表的CJ/T188等

4. 端系统上传平台

数据采集后，并传输到端设备外网，我们就可以开始平台对接，进行数据上传。主要步骤：端设备注册、用能单位基础信息填报（包括企业的基本信息、集团信息、采集数据项信息），然后根据上报的采集数据项来源，我们可以进行企业数据关联配置或是手工填报数据。

四、试运行与验收

在完成平台对接，并能进行数据上报后，我们就开始系统投运，并且进行试运行记录表填写。保证连续稳定运行一个月以上，根据合同条款，进行项目验收。在验收阶段，我们一定要把相关的验收材料准备齐全。

验收材料：系统设计方案、变更记录文件、最终实施方案、端设备产品资质材料、能源计量器具产品资质材料、现场调试凭证、系统试运行记录、系统维护手册。

五、培训与运维

与验收同步进行的就是对企业人员的系统培训，包括培训计划，培训内容，以及企业使用人员的日常操作内容（人工填报，数据上传结果查看等）。最后就是进行项目的系统运维工作，保证系统稳定运行。

康沃思物联重点用能单位能耗在线监测系统

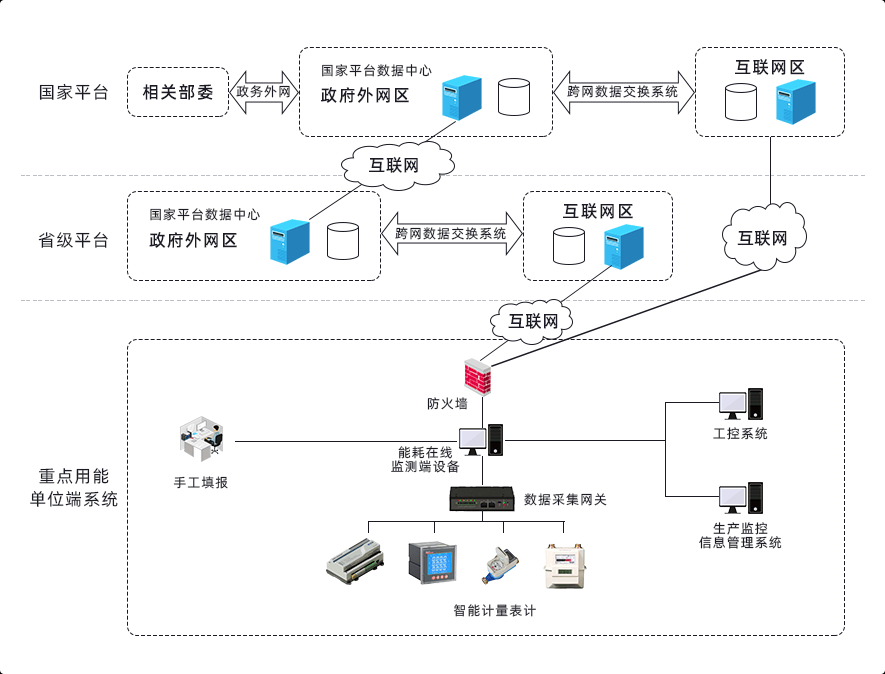

康沃思物联重点用能单位能耗在线监测系统采用“国家平台+省级平台+重点用能单位接入端系统”的三级架构设计， 为各部委、各级节能主管部门和市监部门、重点用能单位等用户提供不同层次的服务。重点用能单位端能耗监测数据上传到省级平台，再由省级平台上传至国家平台。未建设省级平台的，重点用能单位端能耗监测数据直接上传到国家平台。

该系统对企业、车间、生产线、重点用能设备能耗数据进行逐时、逐日、逐月统计。对能耗数据进行实时监控，实现用能管理的数字化和可视化的能源管理。对能耗数据进行分项计量，便于统计能源消耗数据，提升管理水平。

该系统广泛适用于各类高耗能行业，包括电力行业、钢铁行业、石油石化行业、有色金属冶炼行业、水泥建材行业、煤炭行业、纺织行业、医药行业、交通运输行业以及建筑行业。

几个注意事项

1. 首先是对于监测的范围边界，重点用能单位是以独立核算法人为边界的，如果一个集团的下属公司是独立法人，那么下属企业是需要单独进行端系统建设的。

2. 就是对于二级工序的划分，去企业调研和企业相关人员沟通，一定要根据企业实际情况划分清楚次级计量单元。

3. 推荐在进行系统建设的时候，原有旧式计量器具（不具备通讯接口）建议一次性更换/改造，进行智能化升级。

4. 在整个个能耗监测系统项目建设过程中，一定要保证企业工业网络的信息安全，在使用U盘，调试PC等时，一定要进行杀毒。
