一份完整的楼宇自控系统方案设计流程,值得收藏!

发布时间:2022-04-29 11:54:18

智能化建筑在我国兴起不过十年时间,发展势头方兴未艾。智能建筑是社会生产力发展、技术进步和社会需求相结合的产物随着计算机、控制、通信技术的不断发展及关键技术的突破目前,建筑智能化已成为大势所趋。

楼宇自控系统作为建筑智能化的一个重要子系统,为实现建筑的舒适、高效、节能提供了重要技术支撑。

那么一份完整的楼宇自控系统方案需要哪些流程呢?下面康沃思物联从楼宇自控系统方案报价、方案内容组成等方面进行详细介绍。

一、楼宇自控系统需分阶段处理

将楼宇自控系统分为前期、中期、后期,对应不同的报价方式和方案。


二、常规楼宇自控系统方案由下列内容组成

1、监控点表(可能设计院或业主已提供,如果没有需自己做)

2、方案描述(根据客户的具体需求进行撰写)

3、设备清单(包括控制器以及传感器等)

4、系统结构图(如有必要)

5、控制原理图(如有必要)

6、产品样本、认证、资质证书等

7、系统集成方案,特殊优化方案

三、常规楼宇自控系统方案需有以下资料

1、点表(设计院或业主提供,部分项目没有则由集成商提供)

2、暖通图纸(包括暖通设备清单,水系统图等)

3、电气图纸(具体的照明配电箱系统图等)

4、给排水图纸(具体的设备清单,地下给排水平面图等)

5、弱电系统招标要求(明确与BMS系统的接口等要求)

四、楼宇自控系统组成

楼宇自控系统由传感器、控制器(监控网络、网络路由器,网关、现场控制器)、执行器、操作及应用软件、系统组成。

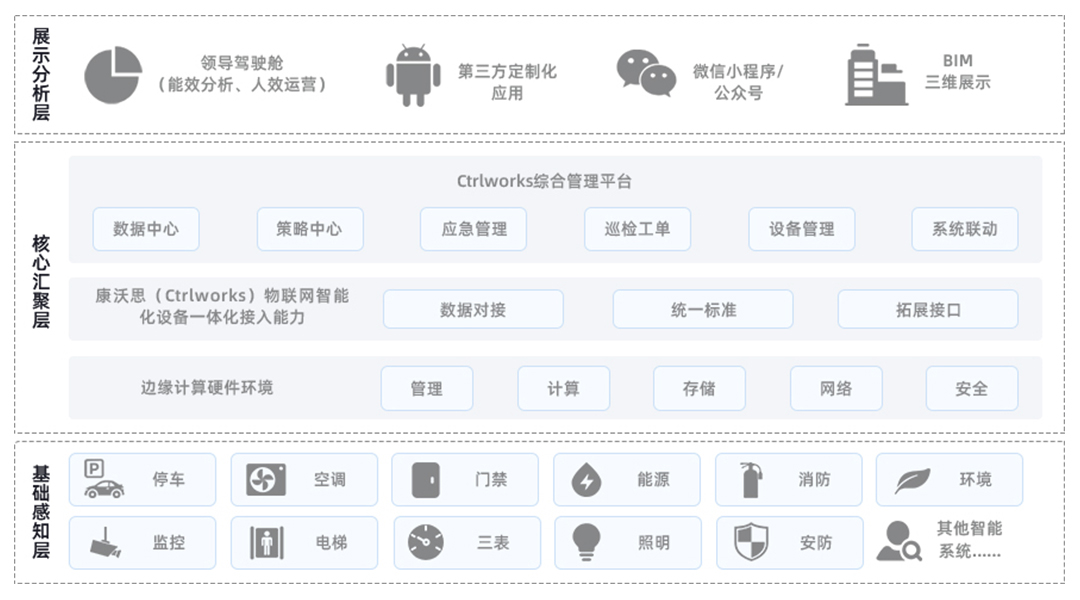

(康沃思物联楼宇自控系统功能结构)

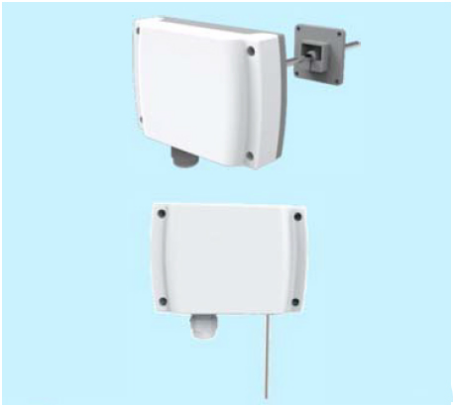

1、传感器系列

室内、室外、风道、水管温度传感器;室内、室外、风道湿度传感器;静压、压力、压差传感器;流量传感器;照度传感器;气体传感器;电压、电流、功率因数传感器;温控器;风流、水流开关;压差、低温限位传感器等等。

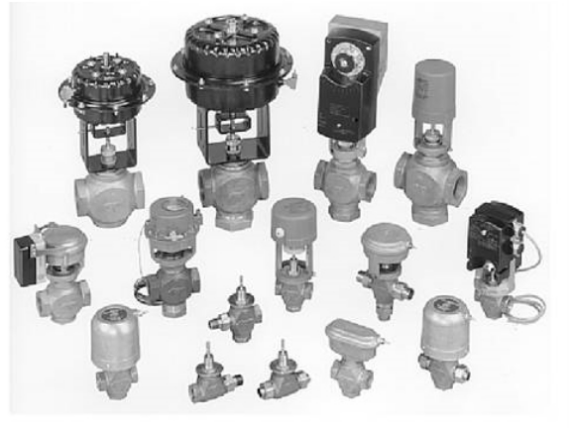

2、执行器系列

风阀执行器、电动调节式水阀、电动蝶阀、电磁阀、变频器等。

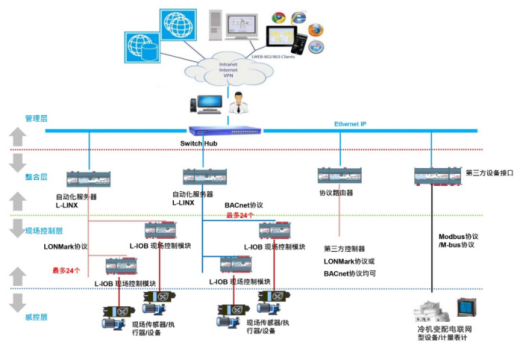

3、现场控制、集中管理


1)管理层:康沃思物联楼宇自控管理平台。

2)整合层:包括自动化服务器LINX、协议路由器、第三方设备接口。

3)现场控制层:包括现场DDC控制器、第三方控制器等

4)感控层:以现场设备为主,包括新风机、送风机、冷冻机组等。

五、楼宇自控监控点表

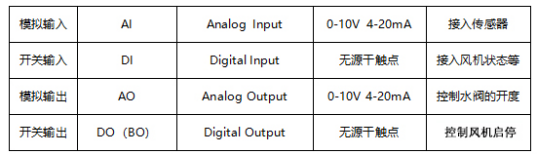

监控点:楼宇自控系统中描述监控内容的基础是监控点,简称“点”。项目设计中统计监控点的表格,简称“点表”。楼宇自控系统中监控点按照分为四类:


UI:Universal Input 通用输入(AI或DI)

UO(CO):Universal Output 通用输出(AO或DO)


作为国产楼宇自控方案提供商,康沃思物联深耕楼宇自控领域,聚焦智能建筑和行业数字化转型通过数字化产品和技术,赋能建筑能源管理,为建筑提供科学的智慧能源管理解决方案为建筑实现节能降耗提供有效助力
