楼宇自控设计工作内容有哪些

发布时间:2022-04-29 15:57:04

简单来说,楼宇自控系统就是对建筑物日常运行的功能性机电设备通过现代化的传感器技术、计算机技术、通讯技术等,对各种机电实现分散控制集中管理手段,进而使相关的机电设备达到科学节能的运行状态的综合监控系统,其中机电设备包括:空调设备、新风设备、送排风设备、给排水设备、变配电设施、照明设备、电梯设备等。

明白了什么是楼宇自控系统,那么就应该知道作为楼宇自控系统的设计师,那就是为了使建筑运管部门如何更方便更科学的管理这些机电设备,配置出一套高性价比的控制系统及执行方案。

下面,康沃思物联从一个设计人员角度出发,看看楼宇自控系统设计工作内容有哪些。

首先需要全面了解自身产品。

每个类型的建筑对机电设备的管理方式侧重点都不一样,这就需要你对各种建筑类型的机电设备配置本身要有了解,比如酒店、医院病房楼多采用新风机组加风机盘管的暖通模式,而在卖场或者大型展览厅则会选用大型组合空调机组或者分散式的吊顶新风机组。那么你所选择的自控产品如何去应对不同的模式,这对你所设计的系统是否能在运行阶段达到稳定的效果有至关重要的作用。

其次,了解需求。

现在的楼宇自控项目,从设计院出来的图基本上或多或少都有对楼宇自控的功能性需求有描述,但是设计院图纸所提出的要求是否满足建筑定位或者业主的管理需求、成本要求,那么作为设计人员是需要去沟通平衡的,毕竟性能和价格是天然对立的。审图和沟通保证系统设计完善的两个非常非常非常重要的手段。如何有效的审图,如何更好的沟通,是建立在你对各个子系统原理的掌握程度的基础上的。比如暖通系统,末端有组合式空调机组、吊顶新风机组、普通风机盘管,而且这三种还有变冷媒和变流量之分,冷热源部分可能是螺杆机组、热泵机组,热泵还分地源的和风冷的,甚至在有的商业综合体还会有冰蓄冷的,每种不同的组合模式都 有相同或者不同的参数监测点;在通风系统中,送排风机也不是功能一层不变的,复杂的一点送排风机工况还分平时和战时以及火灾时,有些风机你能控制,有些风 机你不能控制;给排水系统中的积水井分为雨水的、生活污水的、是否带有隔油功能,甚至还要区分重点区域和非重点区域,不同的区域监控点位也不一样;变配电 照明电梯是电气回路监测还是接口监测,高压侧低压侧是否都需要监测。前端设备的选择要考虑被控设备与控制器的相对位置,正确的选择电流型还是电压型。(所有的设备数量图纸反应的并不一定准确,可能还需要跟现场管理方进行沟通)所有的这些你都需要了解并且与设计院或者业主进行随时沟通。对需求的了解,对原理 的了解决定你所设计的系统是否会被最终采用。

标准文件

确定了设计框架,了解系统需求,接下就是怎么将你的设计意图形成标准格式的文件以供施工方和业主方参考。

文件之一:点位表。

点位表是直观反映系统功能,设备分布、监控点数量、前端设备类型数量的表格。制作楼控系统监控点表时一般按照各个楼层分别统计被监控设备数量、监控点,然后考虑布线施工是否便利,按照统计的各类I/O点(数字量输入/输出点、模拟量输入/输出点)以及所要实现的控制功能(如PID调节、AC调节等)配置模块,依据采集点(数字/模拟量输入)变量类型(如触点、温/湿度、压力、流量等)配置传感器,依据控制输出点(数字/模拟量输出)输出方式(开关量触点输出、模拟量调节电压、电流输出等)以及安装管路情况配置执行器。


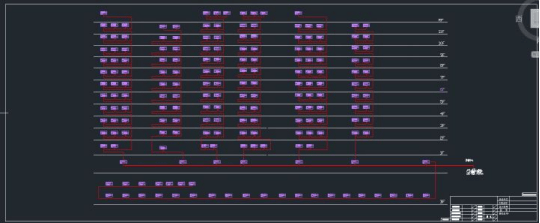

文件之二:系统图。

系统图可以反映整体系统的架构,控制器的大体分布位置,通讯总线的拓扑方式。

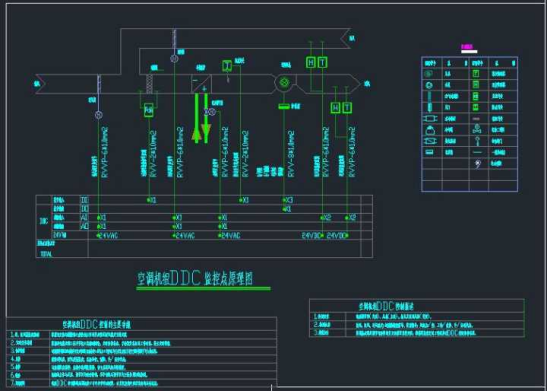

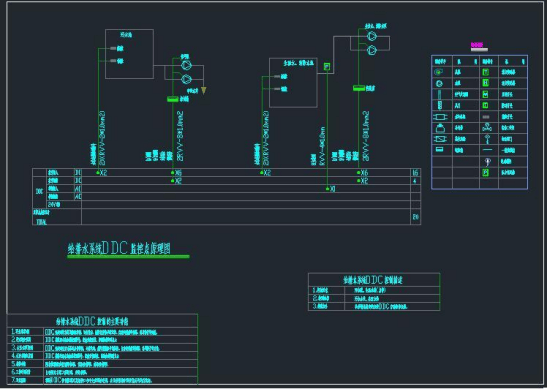

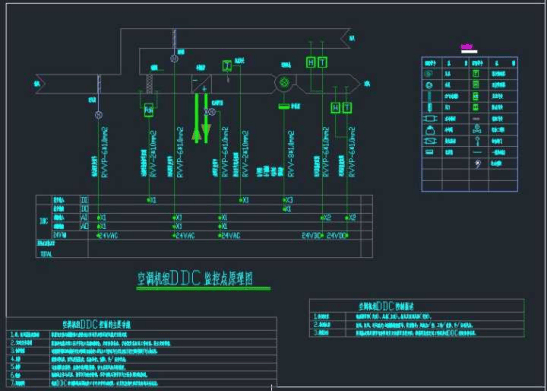

文件之三:原理图。反映各个子系统逻辑控制原理的图纸

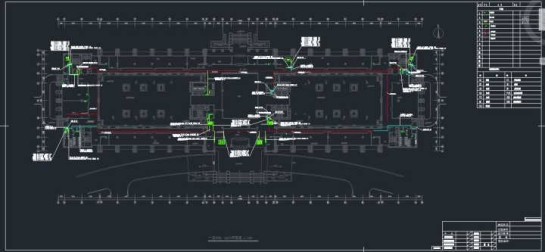

文件之四:平面施工图。

施工图意思很明白,就是施工部门可以参照着进行设备安装,线缆敷设的图纸。所以用好CAD是必须的条件

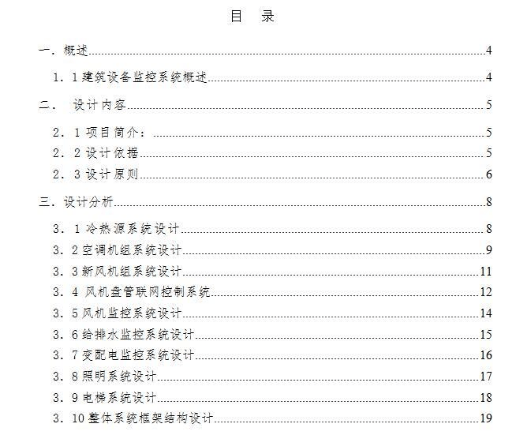

文件之五:整体方案。

对你整体设计思路,设计方式的一个归纳性总结的文字方案,要求做到简洁,有层次感,能让人很容易就明白你的设计过程。


另外加一句,设计的系统随时与调试工程师保持沟通,及时根据现场实际情况进行调整。

以上就是楼宇自控设计人员的工作内容归纳,楼宇自控行业日新月异,一定要保持不断学习的状态,及时了解本公司的系统以及其他品牌的产品。
